Drehdurchmesser max. 500 mm
Drehlänge 800 mm
Steuerung sl Operate 3G ShopTurn Siemens
Umlaufdurchmesser 500 mm
Abstand zwischen den Spitzen 1.020 mm
Hauptspindel:
Drehzahlbereich - Hauptspindel max. 5.000 min/-1
Antriebsleistung - Hauptspindel 25 / 34 kW
Max. Drehmoment 280 / 380 Nm
Spindelkopf 170h5
Spindeldurchmesser im vord. Lager 130 mm
Spindelbohrung 87 mm
C-Achse 0,001 °
Werkzeugmagazin:
Werkzeugaufnahme HSK 63 A
Anzahl der Werkzeugplätze 80 pos.
max. Werkzeugdurchmesser 80 mm
max. Werkzeugdurch. bei freier Nachbarbox. 120 mm
max. Werkzeuggewicht 12 kg
max. Werkzeuglänge 300 mm
Frässpindel:
Drehzahlbereich Frässpindel max. 12.000 min/-1
Antriebsleistung - Frässpindel 19 / 22 kW
Drehmoment 85 / 100 Nm
Werkzeugaufnahme HSK 63 A
B-Achse +/- 110 °
Verfahrwege:
x-Achse -10 ... +490 mm
y-Achse +/- 100 mm
z-Achse 1: 845 mm
z-Achse 2: 600 mm
z-Achse 3: 800 mm
Gegenspindel:
Drehzahlbereich - Gegenspindel max. 6.000 min/-1
Antriebsleistung - Gegenspindel 20 / 27 kW
Stangendurchmesser 51 mm
Spindelbohrungsdurchmesser 73 mm
Spindeldurchmesser im vord. Lager 100 mm
C-Achse 0,001 °
Gesamtleistungsbedarf 85 kVA
Maschinengewicht ca. 10,0 t
Raumbedarf ca. 7,0 x 2,9 x 2,6 m

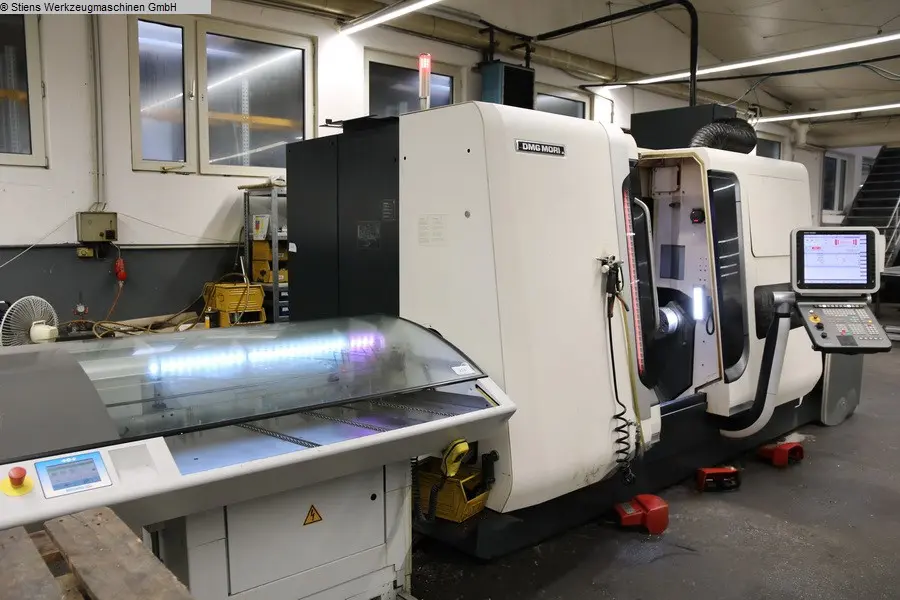

CNC - Dreh- und Fräszentrum
DMG MORI - CTX beta 800 TC V6

- 5 Achsen-Simultanbearbeitung
- Haupt- und Gegenspindel
- Schwenk-Frässpindel
- ShopTurn

- Aussermittige Dreh- und Fräsbearbeitung
- Multigewindezyklus
- Programmzustandssteuerung
- Werkzeugsortierzyklus
- Easy Tool Monitor für Siemens Steuerung
- Futterspüleinrichtung Hauptspindel
- Futterspüleinrichtung Gegenspindel
- Differenzdruckspannung
- Kühlmittelzuführung durch Gegenspindel

- Paket Stangenbearbeitung CTX beta 77mm
Werkstückabholeinrichtung, links
Hydraulische Hohlspanneinrichtung
Meldeleuchte 4 Farben
Anschluss für Stangenvorschub oder Stangenlademagazin

- Werkstück-Inprozess-Messeinrichtung Renishaw
- Scheibenreinigung der Sicherheitsscheibe
- Kühlmittelspritzpistole
