Drehdurchmesser 600 mm
Drehlänge 1.045 mm
Steuerung MSX - 711 III MAPPS III
Umlaufdurchmesser über Support 600 mm
Abstand zwischen den Spitzen 1.255 mm
max. Stangendurchmesser 65 mm
Haupt- und Gegenspindel:
Drehzahlbereich - Hauptspindel max. 5.000 min/-1
Antriebsleistung - Hauptspindel 25 / 22 kW
Anzahl der Drehzahlen 2
Spindelnase JIS A2-6
Spindelbohrung 73 mm
C-Achse 0,0001 °
Innendurchmesser 120 mm
Futterdurchmesser 200 mm
Frässpindel:
Drehzahlbereich Werkzeugspindel max. 12.000 min/-1
Antriebsleistung Werkzeugspindel 5,5 / 3,7 kW
Werkzeugaufnahme Capto C5
Innendurchmesser 65 mm
B - Achse 0,0001 °
schwenkbar +/- 120 °
Verfahrwege:
x-Achse 685 (610 + 75) mm
y-Achse +/- 125 mm
z-Achse 1.075 + 130 mm
Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Schafthöhe für Vierkantwerkzeug 20 mm
Schaftdurchmesser der Bohrer max. 32 mm
Werkzeugmagazin:
Plätze im Werkzeugmagazin 40 pos.
max. Werkzeugdurchmesser 70 mm
max. Werkzeugdurch. bei freier Nachbarbox. 125 mm
max. Werkzeuglänge 300 mm
max. Werkzeuggewicht 4 kg
Wechselzeit Werkzeug - Werkzeug 1,25 sec
Vorschübe:
Eilganggeschwindigkeit X / Z: 50 m/min
Eilganggeschwindigkeit Y: 30 m/min
Eilganggeschwindigkeit X2 / Z2: 30 m/min
Gesamtleistungsbedarf 88 kVA
Maschinengewicht ca. 16,5 t
Raumbedarf ca. 6,0 x 4,0 x 3,0 m

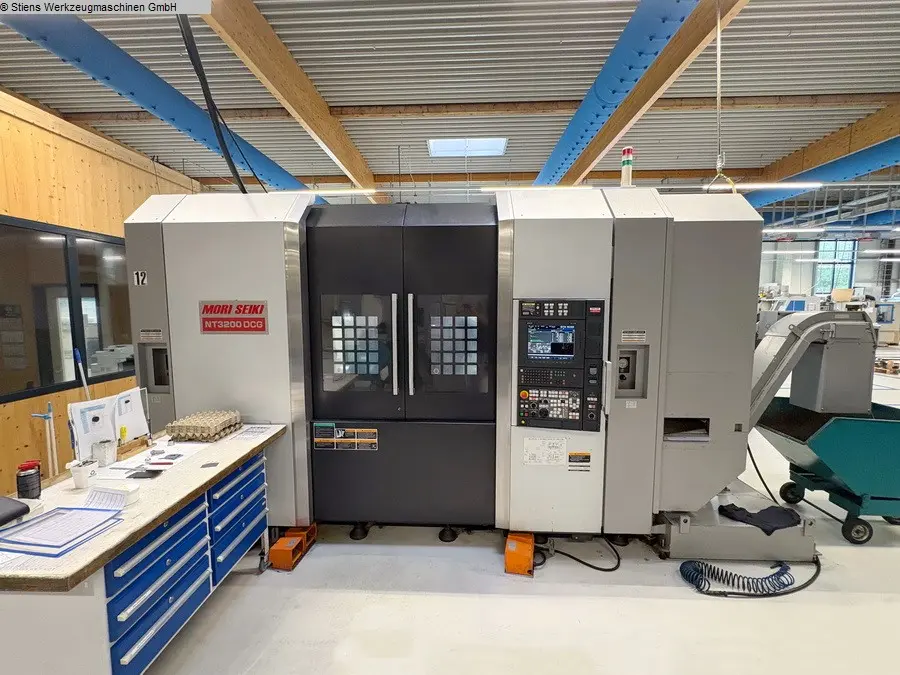

Hochpräzises 5 Achsen CNC-Dreh- und Fräszentrum
MORI SEIKI - NT 3200 DCG / 1000 SZ

- 5 Achsen
- Schwenkfräskopf (B-Achse)
- Gegenspindel
- unterer Revolver

- ca. 11.300 Einschaltstunden
- ca. 9.200 Spindelstunden
