x-Achse 6.800 mm
y-Achse 4.000 mm
z-Achse 1.500 mm
Steuerung iTNC 530 HSCI Heidenhain
Durchgang zwischen den Ständern max. 5.090 mm
Abstand Spindelmitte bis Tisch 1.825 mm
Hauptspindel:
Typ 175149A-0007
Drehzahlbereich - Hauptspindel max. 19.800 min/-1
Antriebsleistung - Hauptspindel 20 kW
Max. Drehmoment - Nm
Werkzeugaufnahme HSK-A63
schwenkbar B: +115° / -115 °
drehbar C: +/- 200 °
Hauptspindel:
Typ 178099-0005
Drehzahlbereich - Hauptspindel max. 10.020 min/-1
Antriebsleistung - Hauptspindel 20 kW
Max. Drehmoment - Nm
Werkzeugaufnahme HSK-A100
schwenkbar B: +115° / -115 °
drehbar C: +/- 200 °
Arbeitstisch:
Tischaufspannfläche 6.000 x 3.000 mm
max. Tischbelastung 50,0 t
Höhe über Flur 100 mm
Anzahl der T-Nuten 12
T-Nuten - Breite 28H12 mm
T-Nuten - Abstand 250 mm
Werkzeugwechsler:
Anzahl der Werkzeugplätze 62 (38+24) pos.
Anzahl der Werkzeugplätze HSK A63: 37+1 pos.
Anzahl der Werkzeugplätze HSK A100: 23+1 pos.
max. Werkzeugdurchmesser HSK A63: 52 mm
max. Werkzeuglänge HSK A63: 250 mm
max. Werkzeuggewicht HSK A63: - kg
max. Werkzeugdurchmesser HSK A100: 80 mm
max. Werkzeuglänge HSK A100: 450 mm
max. Werkzeuggewicht HSK A100: - kg
Vorschübe:
Eilgang ( X / Y / Z ) 40.000 mm/min
Eilgang B/C: 4.320 °/min
Vorschubgeschwindigkeit X/Y/Z: 30.000 mm/min
Vorschubgeschwindigekeit B/C: 2.160 °/min
Beschleunigung max. 3,2 m/s²
Verfahrwege:
x-Achse 6.800 mm
y-Achse 4.000 mm
z-Achse 1.500 mm
b-Achse +115° / -115 °
c-Achse +/- 200 °
Gesamtleistungsbedarf 180 kVA
Maschinengewicht ca. - t
Raumbedarf ca. 12,5 x 15,0 x 7,0 m

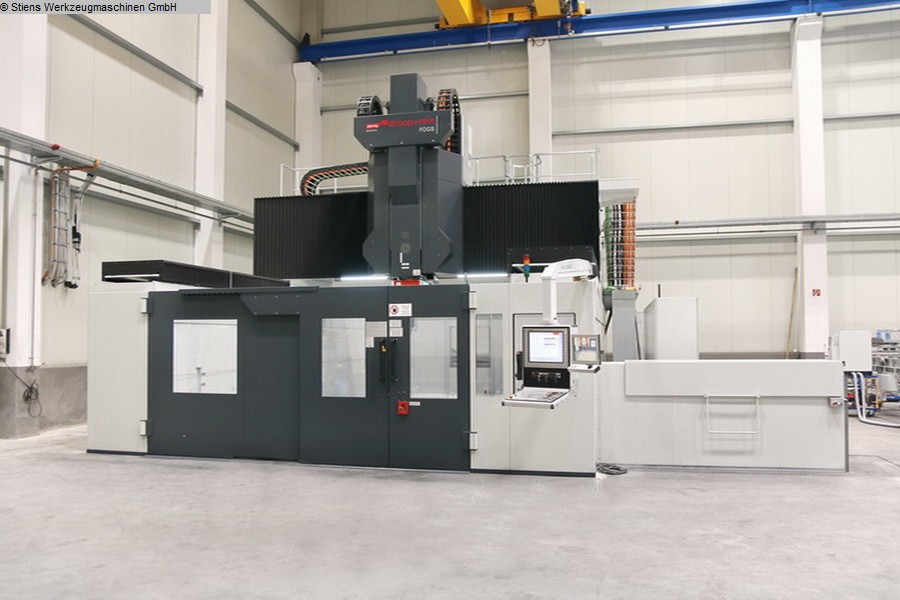

5-Achsen-Hochgeschwindigkeits-Portal-Gross-Bearbeitungszentrum
DROOP + Rein - FOGS 40 60 C

- Gabelkopf
