Umlaufdurchmesser 560 mm
Drehlänge 800 mm
Steuerung C200-4D Siemens 840 D
Hauptspindel:
Spindelkopf 8 DIN 55026/55021 ISO 7027/1
Stangendurchlass 90 mm
Spindeldurchmesser im vord. Lager 140 mm
Drehzahlbereich - Spindel ~ 3.500 U/min
Antriebsleistung - Spindelmotor 100% / 40%: 43 / 57 kW
Drehmoment 275 / 363 Nm
Indexierung 2,5 °
C-Achse 0,001 °
Werkzeugrevolver:
Anzahl der Revolver 1
Anzahl der Werkzeugplätze 12 pos.
Drehzahlbereich - angetr. Werkzeugstationen ~ 6.000 min -1
Antriebsleistung - angetr. Werkzeugstationen 11 kW
Werkzeugaufnahme 40 x 63 mm DIN 69880
Drehmoment 21,5 Nm
Verfahrweg - x 300 mm
Verfahrweg - z 800 mm
Eilgang X/Z: 30 / 22,5 m/min
Vorschubkraft X: 7.200 N
Vorschubkraft Z: 9.000 N
Reitstock:
Pinolen-Durchmesser 65 mm
Konus SK 30
Längsweg 800 mm
Eilgang 10 m/min
Gesamtleistungsbedarf 51 kVA
Maschinengewicht ca. ca. 14 t
Raumbedarf ca. 7,3 x 4,0 x 2,6 m
CNC Dreh- und Fräszentrum

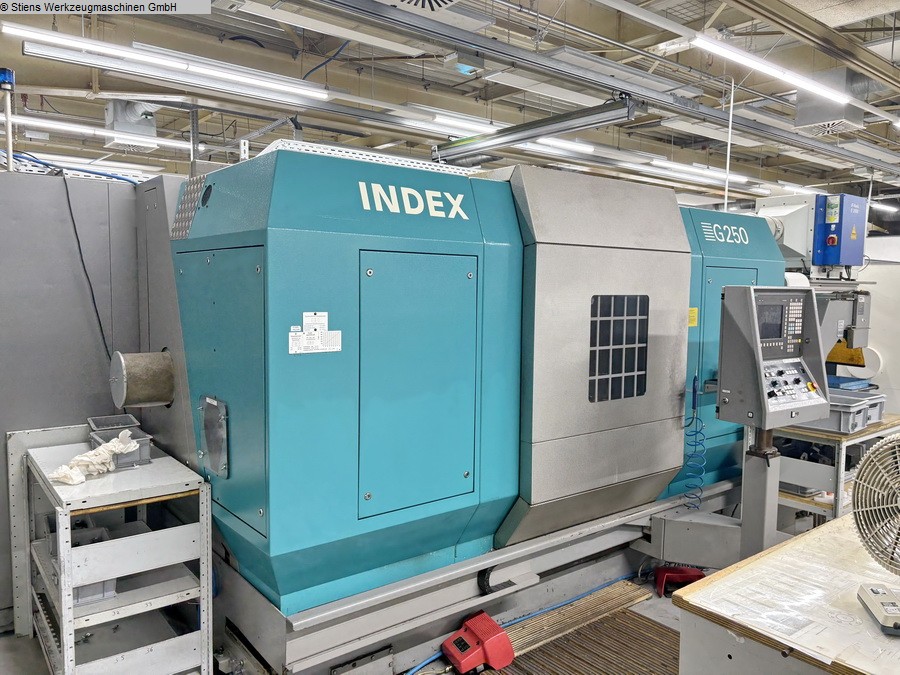

INDEX - G 250

- Genauigkeitspaket für Haupt- oder Gegenspindel
- Ausgesuchter Spindelkasten
- lagerloser Spannzylinder
- feinstwuchten von Arbeitsspindel, Spannzylinder und Zangenspannung
